Страница "Измерительные комплексы"

Страница Измерительные комплексы предназначена для отображения справочных данных компонентов измерительного комплекса, которые используются для измерения и формирования учетных данных, а также справочных данных по точкам поставки электроэнергии (далее - ТПЭ).

В состав измерительного комплекса в большинстве случаев входят счетчик энергоресурса (прибор учета), При измерении электрической энергии в состав измерительного комплекса помимо счетчика могут входить измерительные трансформаторы тока и напряжения, воздушные линии.

При выборе ТПЭ отображаются справочные данные счетчиков, входящих в ее состав, а также подробный алгоритм, используемый для расчета параметров ТПЭ.

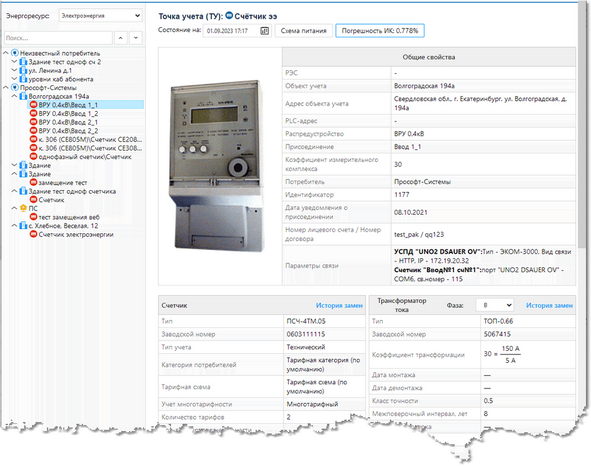

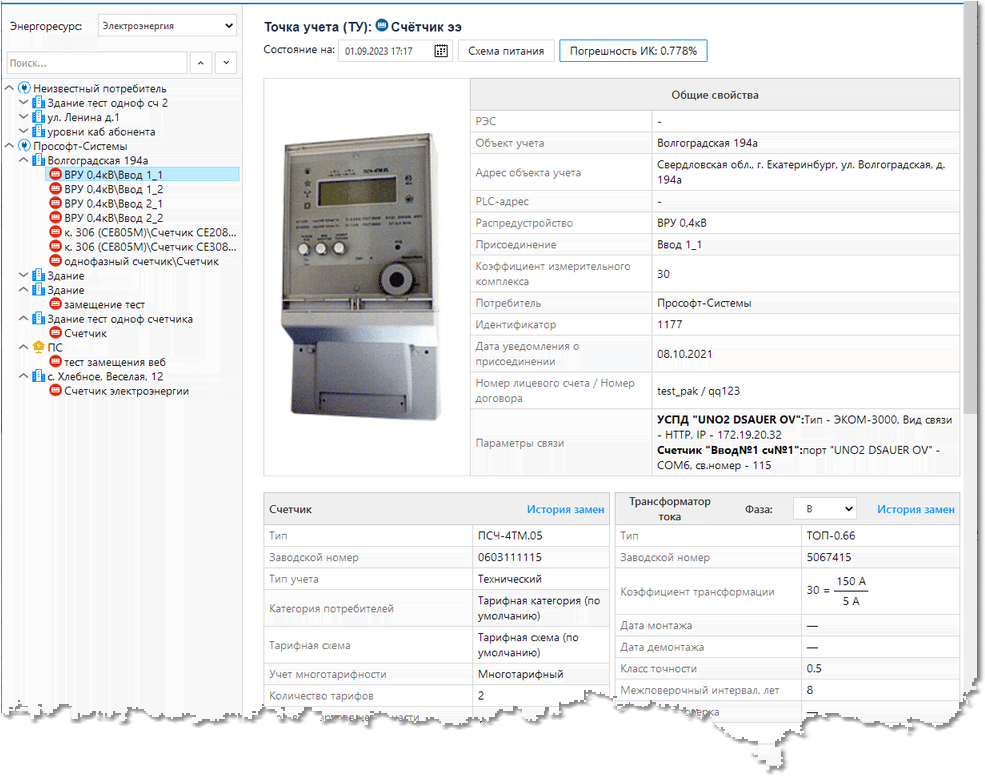

Пример страницы Измерительные комплексы при выборе счетчика:

Нажмите на картинку для масштабирования

Ниже приведено описание элементов страницы.

Панель выбора прибора учета

Панель Приборы учета предназначена для выбора энергоресурса и точки учета для отображения на странице соответствующего прибора учета (ПУ) (его справочных данных).

С помощью выпадающего списка Энергоресурс выполняется выбор одного энергоресурса (электроэнергия, тепло, ГВС, ХВС, газ).

Над деревом точек учета находится поле для поиска точек учета в дереве: в процессе ввода в данное поле текста в дереве ниже будут отображены названия точек учета, удовлетворяющие введенному тексту.

Дерево точек учета в общем случае имеет трехуровневую структуру: Потребитель -- Объект учета -- Точка учета.

Слева от названия присоединения/счетчика отображается иконка статуса:

◆	зеленая иконка - счетчик не нуждается в поверке на данный момент, есть данные от счетчика на текущий месяц, реле счетчика включено и т.д.;

◆	красная иконка - счетчик нуждается в поверке или данных от счетчика на текущий месяц нет, реле счетчика отключено и т.д..

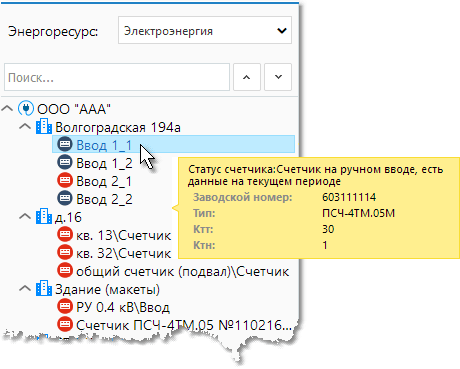

При наведении курсора на точку учета во всплывающей подсказке отображается расшифровка статуса и справочная информация по данной точке (см. рис.).

Выбор точки учета выполняется с помощью выделения точки учета в дереве курсором.

Область отображения справочных данных

В данной области сверху отображается следующие элементы (см. первый рис.):

◆	название ПУ выбранной точки учета;

◆	поле для выбора даты, на которую необходимо отобразить данные измерительного комплекса: изменить дату в поле можно как с помощью ручного ввода даты, так и с помощью календаря, который открывается при щелчке мышью по кнопке справа от поля выбора даты.

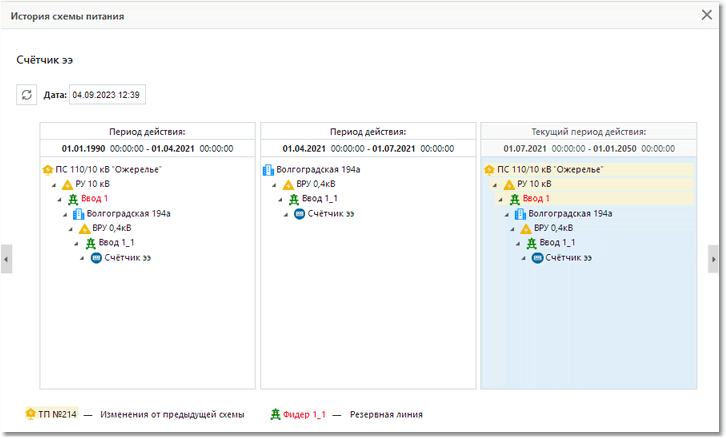

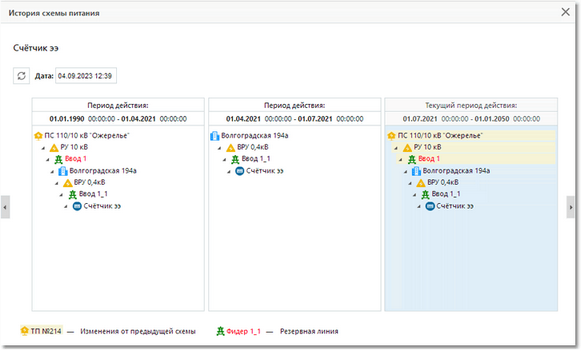

◆	кнопка [Схема питания] (Показать схему питания точки учета) для вызова окна с историей изменения схемы питания точки учета в отдельном окне:

Нажмите на картинку для масштабирования

◆	кнопка [Погрешность ИК: Х,ХХХ %] (Показать схему питания точки учета) для вызова окна с историей изменения схемы питания точки учета в отдельном окне:

На странице также может быть представлен внешний вид модели электрического счетчика выбранной точки учета.

В зависимости от состава измерительного комплекса (ИК) в качестве справочных данных отображается следующая информация:

Пример таблицы общих свойств для ТПЭ:

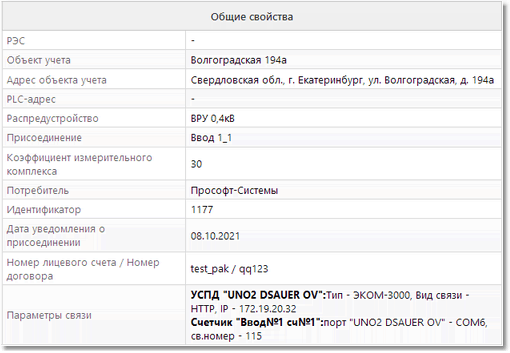

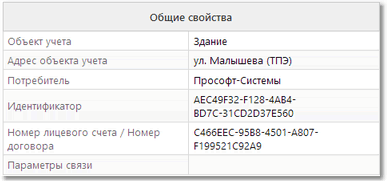

Пример таблицы общих свойств для счетчика:

◆	таблица общих свойств всего ИК: место нахождения, название в дереве точек учета, коэффициенты, принадлежность к потребителю и т.д.;

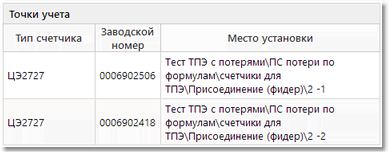

Пример таблицы состава ТПЭ:

◆	таблица состава ТПЭ - список компонентов, входящих в ТПЭ;

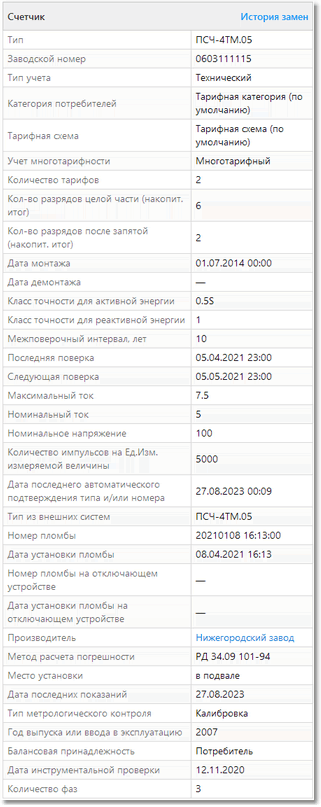

Пример таблицы справочных данных ПУ:

◆	таблица справочных данных ПУ: общие свойства, основные характеристики, метрологические характеристики (даты поверок, межповерочный интервал, класс точности), история замен с начальными и конечными показаниями, ссылка на сайт производителя счетчика;

Ссылка История замен в заголовке таблиц предназначена для отображения окна истории замен компонента (подробнее см. далее п. История замен компонентов измерительного комплекса).

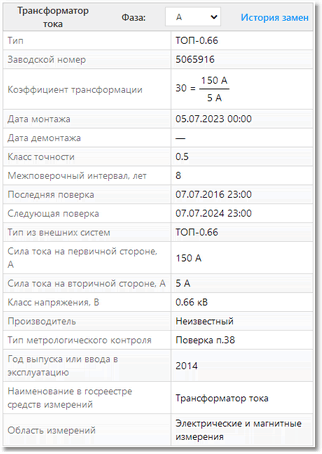

Пример таблицы справочных данных трансформатора тока:

◆	таблица справочных данных трансформатора тока/напряжения (при их наличии): общие свойства, электрические характеристики, метрологические характеристики (даты поверок, межповерочный интервал, класс точности), ссылка на сайт производителя;

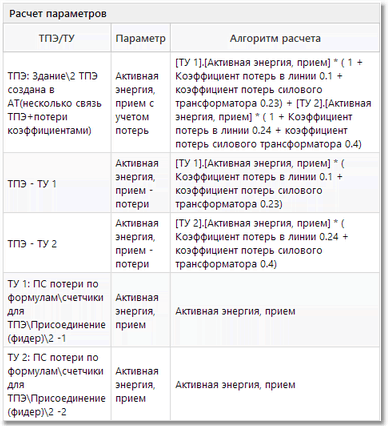

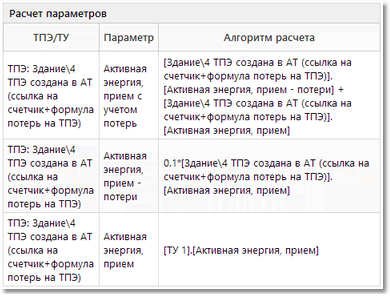

Пример таблицы с расчетом параметров ТПЭ (потери заданы коэффициентами):

Пример таблицы с расчетом параметров ТПЭ (потери заданы формулами):

Пример таблицы с расчетом параметров ТПЭ (потери заданы с помощью параметров оборудования):

◆	для ТПЭ - алгоритмы определения объема электрической энергии в данной точке поставки по всем составляющим;

Алгоритм расчета потерь для параметра (см. столбец Алгоритм расчета) может быть задан оператором системы несколькими способами:

•	с помощью коэффициентам потерь;

•	с помощью формул;

•	с помощью параметров оборудования (в этом случае параметры соответствующего оборудования отображаются в таблице ниже).

Вычисленные по данным алгоритмам значения электрической энергии на заданном промежутке времени отображаются на странице "Учетные данные".

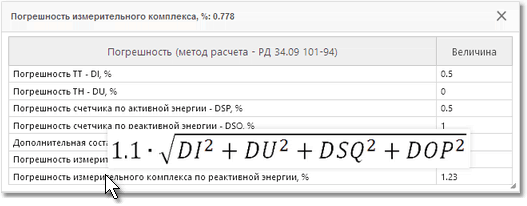

Пример таблицы с погрешностями компонентов ИК:

◆	для электросчетчиков - информация об относительной погрешности по активной энергии ИК, состоящего из счетчика электрической энергии и измерительных трансформаторов тока и напряжения. Отображение/скрытие таблицы составляющих погрешности вызывается с помощью кнопки [Подробнее.../Скрыть детали]):

Если данные о метрологических характеристиках ПУ в системе отсутствуют, информация о погрешности ИК отображаться не будет.

◆	Погрешность ТТ - DI (ТН - DU), %. Погрешность установленных измерительных трансформаторов. Зависит от класса точности;

◆	Погрешность счетчика по активной (реактивной) энергии - DSP (DSQ), %. Погрешность установленного счетчика. Зависит от класса точности счетчика;

◆	Дополнительная составляющая погрешности DOP, %. Корректирующий коэффициент расчета результирующей погрешности измерительного комплекса. Например, в случаях учета потерь во вторичных цепях ТН, использования фактической погрешности прибора вместо предписанной (класса точности);

◆	Погрешность измерительного комплекса по активной (реактивной) энергии, %. Погрешность ИК в целом, рассчитанная по следующим выражениям (отображаются при наведении курсора мыши на строку):

•	для активной энергии:

1.1*SQRT(DI2 + DU2 + DSP2 + DOP2), %

•	для реактивной энергии:

1.1*SQRT(DI2 + DU2 + DSQ2 + DOP2), %

История замен компонентов измерительного комплекса

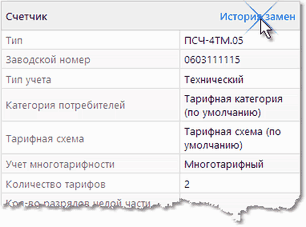

Окно с историей замен компонента измерительного комплекса вызывается с помощью ссылки История замен в заголовке таблицы справочных данных компонента:

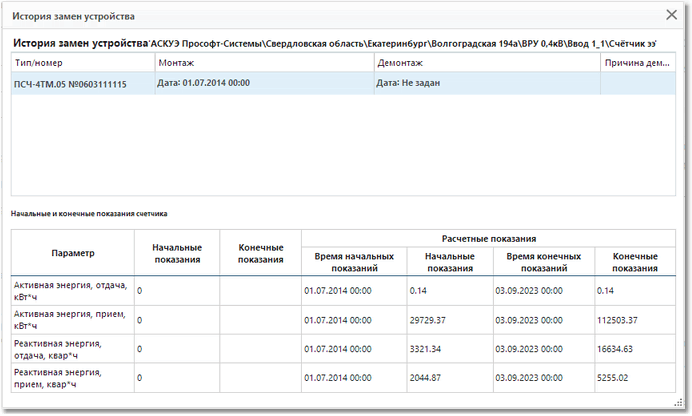

Пример окна истории замен счетчика электроэнергии:

Нажмите на картинку для масштабирования

В окне отображаются записи в истории замен компонента комплекса (устройства).

Для редактирования истории замен у оператора должен быть разрешен доступ на данное действие (настройку доступа выполняет администратор).

В окне История замен устройства в общем случае расположены следующие элементы;

◆

таблица с историей замен - таблица содержит записи о заменах устройства. Каждая строка таблицы содержит информацию о типе и заводском номере устройства, и периоде времени, в течение которого оно было установлено, (фазе, на которой работает устройство и коэффициенте трансформации - для трансформаторов). Если устройство было демонтировано, отображается также причина демонтажа;

◆	таблица начальных и конечных показаний счетчика по параметрам (только для счетчиков). В таблице отображается информация, соответствующая записи о счетчике, выбранном в таблице истории замен оборудования. Таблица содержит следующие столбцы:

•	Параметр - наименование типа параметра счетчика;

•	Начальные показания - показания, введенные при монтаже счетчика/трансформатора. Начальные показания используются системой для расчета показаний счетчика на интервале времени между датой монтажа и временем первой отсечки;

•	Конечные показания - показания, введенные пользователем при демонтаже счетчика/трансформатора. Конечные показания используются системой для расчета показаний счетчика на интервале времени между датой демонтажа и временем последней отсечки;

•	Начальные (расчетные) показания и Время начальных (расчетных) показаний;

Значение, отображаемое в ячейке Начальные (расчетные) показания, зависит от наличия данных (показаний, профиля) по параметру в базе данных системы. Последовательность проверки данных представлена ниже. Значение ячейки Время начальных (расчетных) показаний равно времени монтажа счетчика (или его округленному значению), за исключением п. 2 (см. ниже).

Если время монтажа не кратно длине основного архивного интервала, в расчетах начальных показаний будет использоваться время монтажа, округленное до ближайшей следующей границы основного интервала. Например, если указано время монтажа 12:05 или 12:20, в расчетах будет использоваться время монтажа 12:30.

Примеры определения системой начальных расчетных показаний

Ниже в порядке убывания приоритета представлен список значений для отображения в ячейке Начальные (расчетные) показания. Если информация, удовлетворяющая условию, найдена, значение и метка времени будут отображены в ячейках Начальные (расчетные) показания и Время начальных (расчетных) показаний, если нет - выполнена проверка наличия значения из следующего пункта списка.

1.	Показания счетчика, зафиксированные на время монтажа. Если этой информации в базе данных системы нет, то выполняется проверка п.2;

Начальные показания, введенные пользователем. Если время монтажа счетчика кратно длине основного интервала, то время начальных показаний равно времени монтажа счетчика, в другом случае - оно округляется до ближайшей предшествующей границы основного интервала. Если этой информации в базе данных системы нет, то выполняется проверка п.3;

3.	При наличии отсечки на дату, предшествующую дате монтажа, и цельного профиля между датой отсечки и датой монтажа, результирующее значение показаний будет являться их суммой. Если этой информации в базе данных нет, то выполняется проверка п. 4;

4.	При наличии отсечки на дату, следующую за датой монтажа, и цельного профиля между датой монтажа и датой отсечки, результирующее значение показаний будет разностью значения показаний и суммы профиля на интервале от даты монтажа до даты отсечки;

5.	Если информация (п.1-п.4) в базе данных системы отсутствует, ячейки Начальные (расчетные) показания и Время начальных (расчетных) показаний будут пустыми.

Пример. Допустим, счетчик смонтирован 01.08.2010 в 15:20. Так как время монтажа не кратно длине основного архивного интервала, для расчетов будет использоваться метка времени 01.08.2010 15:30. Для заполнения поля Начальные (расчетные) показания будут последовательно проверяться следующие условия:

1.	При наличии в базе данных системы показаний на 01.08.2010 15:30 в ячейках Начальные (расчетные) показания и Время начальных (расчетных) показаний будут подставлены значение и метка времени этих показаний;

2.	Если пользователем введены начальные показания, то значение ячейки Начальные (расчетные) показания будет совпадать со значением ячейки Начальные показания. Ячейка Время начальных (расчетных) показаний будет содержать значение 01.08.2010 15:00;

Допустим, ближайшие показания до даты монтажа в базе данных системы на 01.08.2010 00:00 и профиль (без пропусков). Тогда в ячейке Начальные (расчетные) показания будет результат суммы значения отсечки на 01.08.2010 00:00 и суммы профиля на интервале с 01.08.2010 00:30 до 01.08.2010 до 15:30 (указано время конца интервала), а в ячейке Время начальных (расчетных) показаний значение 01.08.2010 15:30 (округленное время монтажа счетчика);

Допустим, ближайшие показания после даты монтажа в базе данных системы на 01.08.2010 17:00 и профиль (без пропусков). Тогда в ячейке Начальные (расчетные) показания будет разность значения отсечки на 01.08.2010 17:00 и суммы профиля на интервале с 01.08.2010 15:30 до 01.08.2010 до 17:00, а в ячейке Время начальных (расчетных) показаний значение 01.08.2010 15:30 (округленное время монтажа счетчика).

•	Конечные (расчетные) показания и Время конечных (расчетных) показаний.

Ячейки содержат значение и время конечных показаний, рассчитанных на основе имеющейся в базе данных системы информации по параметру. Последовательность проверки данных представлена ниже.

Если прибор действующий (время демонтажа не указано), то для расчета конечных показаний используется текущее время, округленное до ближайшей следующей границы основного интервала. Если прибор демонтирован, и время демонтажа не кратно длине основного архивного интервала, в расчетах конечных показаний будет использоваться время демонтажа, округленное до ближайшей следующей границы интервала. Например, если указано время демонтажа 12:05 или 12:20, в расчетах будет использоваться время монтажа 12:30.

Примеры определения системой конечных расчетных показаний

Ниже в порядке убывания приоритета представлен список значений для отображения в ячейке Конечные (расчетные) показания. Если информация, удовлетворяющая условию, найдена, значение и метка времени будут отображены в ячейках Конечные (расчетные) показания и Время конечных (расчетных) показаний, если нет - выполнена проверка наличия значения из следующего пункта списка.

1.	Для демонтированного счетчика - показания на время демонтажа, для работающего - показания на текущую дату, округленную до ближайшей следующей границы основного интервала. В ячейке Время конечных (расчетных) показаний будет указана метка времени соответствующего значения;

2.	Конечные показания, введенные пользователем при демонтаже прибора. Если время демонтажа счетчика не кратно длине основного интервала, в ячейке Время конечных (расчетных) показаний будет указано время демонтажа, округленное до ближайшей следующей границы основного интервала;

При наличии отсечки на дату, предшествующую дате демонтажа, результирующее значение ячейки Конечные (расчетные) показания будет является суммой этой отсечки и суммарного профиля от даты отсечки до даты последнего получасового интервала, имеющегося в базе данных системы. Ячейка Время конечных (расчетных) показаний будет содержать метку времени последнего основного архивного интервала;

4.	При наличии отсечки на дату, следующую за датой монтажа, и цельного профиля между датой отсечки и датой демонтажа, результирующее значение показаний будет разностью значения показаний и суммы профиля на интервале от даты отсечки до даты демонтажа;

5.	В остальных случаях ячейки Начальные (расчетные) показания и Время начальных (расчетных) показаний будут пустыми.

Пример 1. Допустим, счетчик демонтирован 01.08.2010 в 15:20. Так как время демонтажа не кратно длине основного архивного интервала, для расчета конечных показаний будет использоваться метка времени 01.08.2010 15:30. Для заполнения поля Конечные (расчетные) показания будут последовательно проверяться следующие условия:

1.	При наличии в базе данных системы показаний на 01.08.2010 15:30 в ячейках Конечные (расчетные) показания и Время конечных (расчетных) показаний будут подставлены значение и метка времени этих показаний. Если этой информации в базе данных системы нет, то выполняется проверка п.2;

Если пользователем введены конечные показания, то значение ячейки Конечные (расчетные) показания будет совпадать со значением ячейки Конечные показания. Ячейка Время начальных (расчетных) показаний будет содержать значение 01.08.2010 15:30. Если этой информации в базе данных системы нет, то выполняется проверка п.3;

Допустим, ближайшие показания до даты демонтажа в базе данных на 01.08.2010 00:00 и профиль (без пропусков). Тогда в ячейке Конечные (расчетные) показания будет результат суммы значения отсечки на 01.08.2010 00:00 и суммы профиля на интервале с 01.08.2010 00:30 до даты последнего получасового интервала, имеющегося в базе данных системы. В ячейке Время начальных показаний будет указано время последнего архивного интервала;

Допустим, ближайшие показания после даты демонтажа в базе данных системы на 01.08.2010 16:00 и профиль (без пропусков). Тогда в ячейке Конечные (расчетные) показания будет разность значения отсечки на 01.08.2010 16:00 и суммы профиля на интервале с 01.08.2010 15:30 до 01.08.2010 до 16:00, а в ячейке Время конечных показаний значение 01.08.2010 15:30 (округленное время монтажа счетчика).

Пример 2. Допустим, счетчик работает (т.е. не демонтирован). В этом случае значения, отображаемые в ячейках Конечные (расчетные) показания и Время конечных (расчетных) показаний, зависит от времени вызова окна История замен устройства. Например, окно открыто 01.08.2010 в 15:20, так как это время не кратно длине основного архивного интервала, для расчета конечных показаний будет использоваться метка времени 01.08.2010 15:30. Допустим, в базе данных системы последние показания хранятся на 01.08.2010 00:00. Тогда в ячейке Конечные (расчетные) показания будет результат суммы значения отсечки на 01.08.2010 00:00 и суммы профиля на интервале с 01.08.2010 00:30 до даты последнего получасового интервала, имеющегося в базе данных системы. В ячейке Время конечных (расчетных) показаний будет указано время последнего архивного интервала.
