Страница Расчеты предназначена для формирования отчетов на основе расчетных web-схем. Отчет с заданными параметрами формируется в отдельном окне браузера.

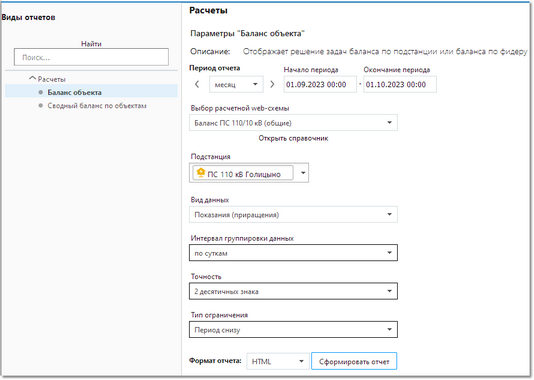

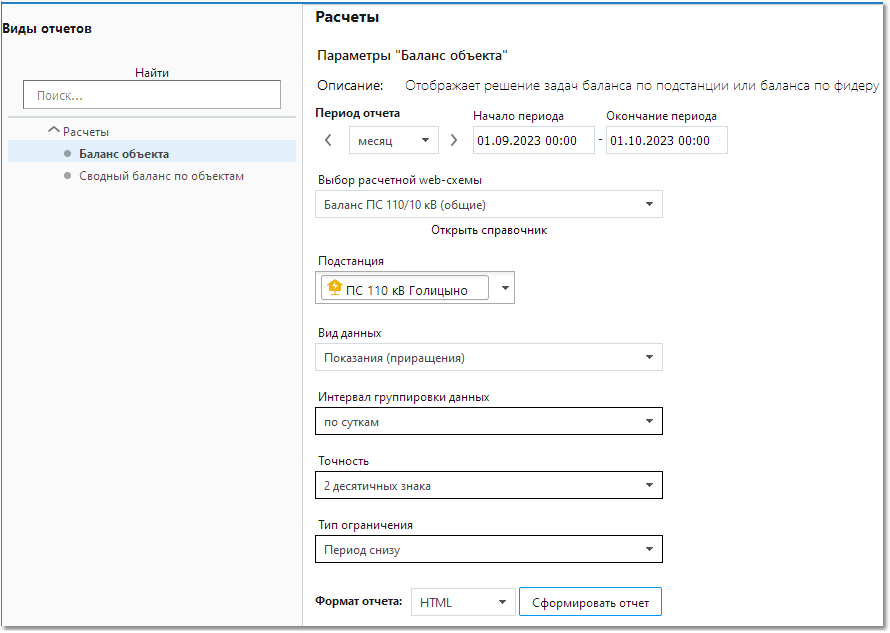

Пример страницы Расчеты:
 |
| Нажмите на картинку для масштабирования |

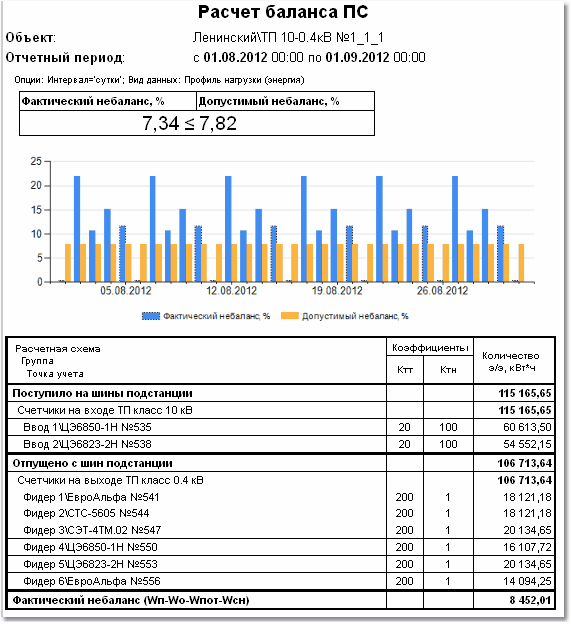

Пример сформированного отчета
 |
| Нажмите на картинку для масштабирования |
Выбранные пользователем виды отчетов, объекты отчетов и параметры сохраняются при последующих обращениях на страницу.
Ниже приведено описание элементов страницы.

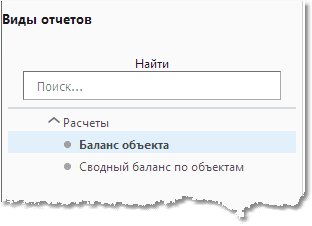

Панель выбора вида отчетов
|
|
Панель выбора вида отчетов предназначена для выбора отчета из списка.
| ◆ | Баланс объекта - детализация расчета баланса по подстанции или по фидеру подстанции; |
| ◆ | Сводный баланс по объектам - детализация расчетов баланса по нескольким подстанциям. |
Параметры и управляющие элементы выбранного отчета отображаются на странице.
|
|
Область отображения параметров отчета
Область отображения параметров отчета (см. первый рис. в п. Страница "Расчеты") предназначена для отображения и редактирования параметров отчета.
Область состоит из следующих элементов:
| ◆ | поле Описание - в поле отображается краткое описание отчета; |
| ◆ | область Период отчета - область предназначена для задания интервала времени, за который будут отображены данные в отчете (подробное описание панели см. в п. Страница "Отчеты"); |
| ◆ | поле Выбор расчетной web-схемы - поле предназначено для выбора расчетной web-схемы из списка, на основе которой будет сформирован отчет. Количество расчетных web-схем в списке зависит от выбранного вида отчета; |
| ◆ | ссылка Открыть справочник - ссылка предназначена для быстрого перехода в справочник расчетных web-схем; |
| ◆ | группа полей с параметрами расчетной web-схемы: |
Набор отображаемых параметров расчетной web-схемы зависят от выбранного вида отчета и расчетной web-схемы.

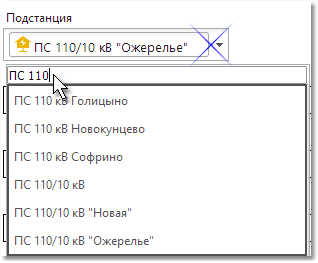

| • | поле для выбора объектов учета, данные которых будут отображены в отчете (Подстанция) - при щелчке правой кнопкой мыши в поле отображается фильтр для ввода названия объекта учета: |
|
|
При вводе текста в фильтре, под ним будет отображен список названий соответствующих объектов учета, которые может выбрать данный абонент для расчета.
|
| • | поле Присоединение (фидер) - фидер, данные которого будут отображены в отчете. При щелчке правой кнопкой мыши в поле разворачивается список всех фидеров выбранного ранее объекта учета; |
| • | кнопка На основе РСД - кнопка предназначена для активации использования в отчете параметров расписания сбора данных (РСД): если кнопка нажата, то параметры Вид данных, Интервал отчета при формировании отчета замещаются соответствующими параметрами из РСД и на странице не отображаются. |
Настройка РСД выполняется оператором или администратором системы.
| • | поле Вид данных - вид данных, на основании которых будет сформирован отчет; |
| • | поле Интервал группировки данных - дискретность отображения данных в отчете; |
Выбранный ранее период отчета должен быть кратен интервалу отчета.

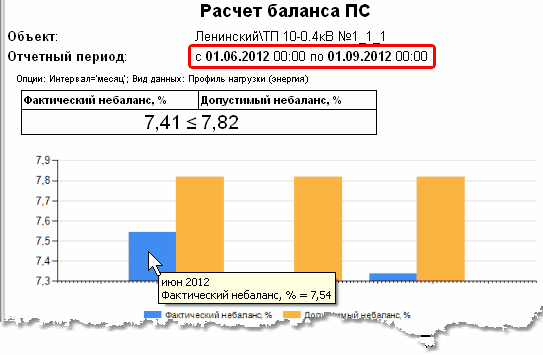

Пример отчета с интервалом месяц и периодом отчета равным трем месяцам:
| • | поле Только проблемные ПС - ПС, по которым будет сформирован отчет: только по проблемным ПС (превышение допустимого небаланса, расхождения на основе внутренних проверок данных) или по всем выбранным ПС; |
| • | поле Точность - количество десятичных знаков значений данных, которые будут отображены в отчете; |
| • | поле Тип ограничения - ограничение периода отображения данных в отчете, которое будет применяться при большом количестве данных, поступивших для обработки системой (большой период отчета, маленький интервал отчета, большое количество объектов учета и т.д.): Период снизу - в отчете будут отображены данные до конца выбранного периода; Период сверху - в отчете будут отображены данные с начала выбранного периода. |
| ◆ | выпадающий список [Формат отчета] - список для выбора формата, в котором будет сформирован отчет; |
| ◆ | кнопка [Сформировать отчет] - кнопка предназначена для формирования выбранного отчета в отдельном окне браузера. |
|
