Для отображения на странице информации о потреблении электрической энергии, мощности выполните следующие действия:
 |

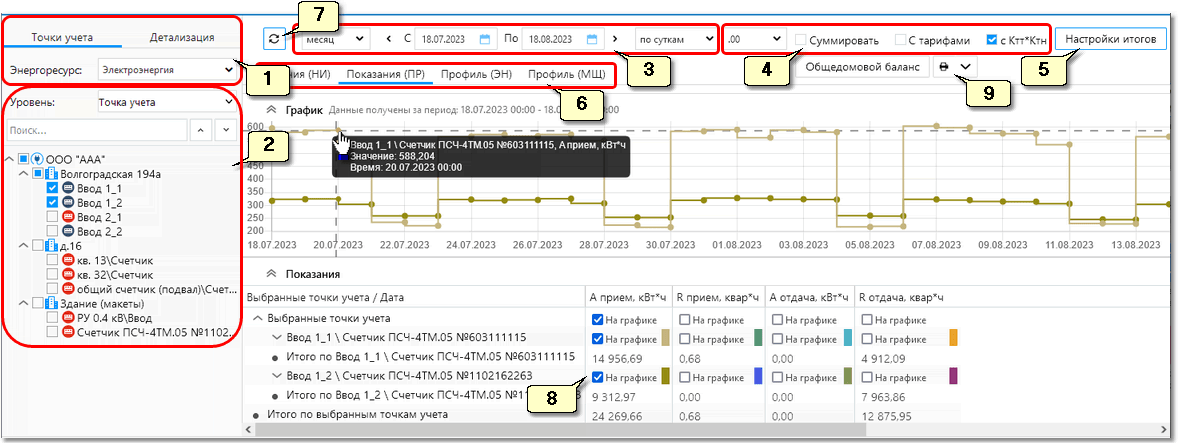

| Нажмите на картинку для масштабирования |
Шаг 1. Выберите вид детализации и энергоресурс, данные которого будут отображены на странице;
Шаг 2. Выберите уровень детализации отображения элементов дерева и отметьте точки учета в структуре дерева, информацию о которых необходимо отобразить и, если была выбрана детализация по точке учета, их параметры в списке;
Шаг 3. Укажите интервал времени отображения данных и интервал группировки данных;
От параметров, выбранных на данном шаге, зависит объем загружаемых данных, и, следовательно, время загрузки до отображения данных.
Шаг 4. Укажите другие параметры отображения данных:
| ◆ | с помощью кнопки [суммировать по точкам учета] установите как будут отображены данные на графике (а также набор значений в таблице): одна результирующая линия для параметра по всем выбранным точкам учета или для каждого параметра каждой выбранной точки учета будет отображаться отдельная линия. Выбор параметров для отображения на графике выполняется в области отображения таблиц; |
| ◆ | с помощью кнопки [с тарифами] установите будут ли учитываться тарифы при отображении данных; |
| ◆ | с помощью кнопки [С учетом коэффициентов трансформации тока и напряжения (Ктт*Kтн)] установите будут ли учитываться коэффициенты трансформации трансформаторов тока и напряжения при отображении данных; |
| ◆ | в поле точность выберите до скольки знаков округлять значения. |
Шаг 5. Выберите итоги, которые следует отобразить в таблице;
Шаг 6. Выберите вид данных для отображения;
Шаг 7. Дождитесь автоматического обновления данных или нажмите кнопку [Обновить данные] - начнется обновление данных для построения графика и таблицы значений параметров точек учета;
Загрузка данных может занять некоторые время, во время которой на странице будет отображаться сообщение "Идет загрузка".
Шаг 8. При необходимости отредактируйте в таблице перечень параметров точек учета для отображения на графике;
Шаг 9. При необходимости сформировать отчет с текущими параметрами нажмите кнопку [Экспорт в <формат>].
