Страница "Журналы событий"

Страница Журналы событий предназначена для детального анализа событий, зарегистрированных приборами учета (ПУ).

На странице предоставляется общая статистика событий по выбранным ПУ на заданном интервале времени. Дополнительно выборку событий можно сузить, устанавливая различные фильтры по категориям и статусу (важности) событий.

Список событий отображается для точек учета типа "счетчик", выбранных в структуре дерева точек учета.

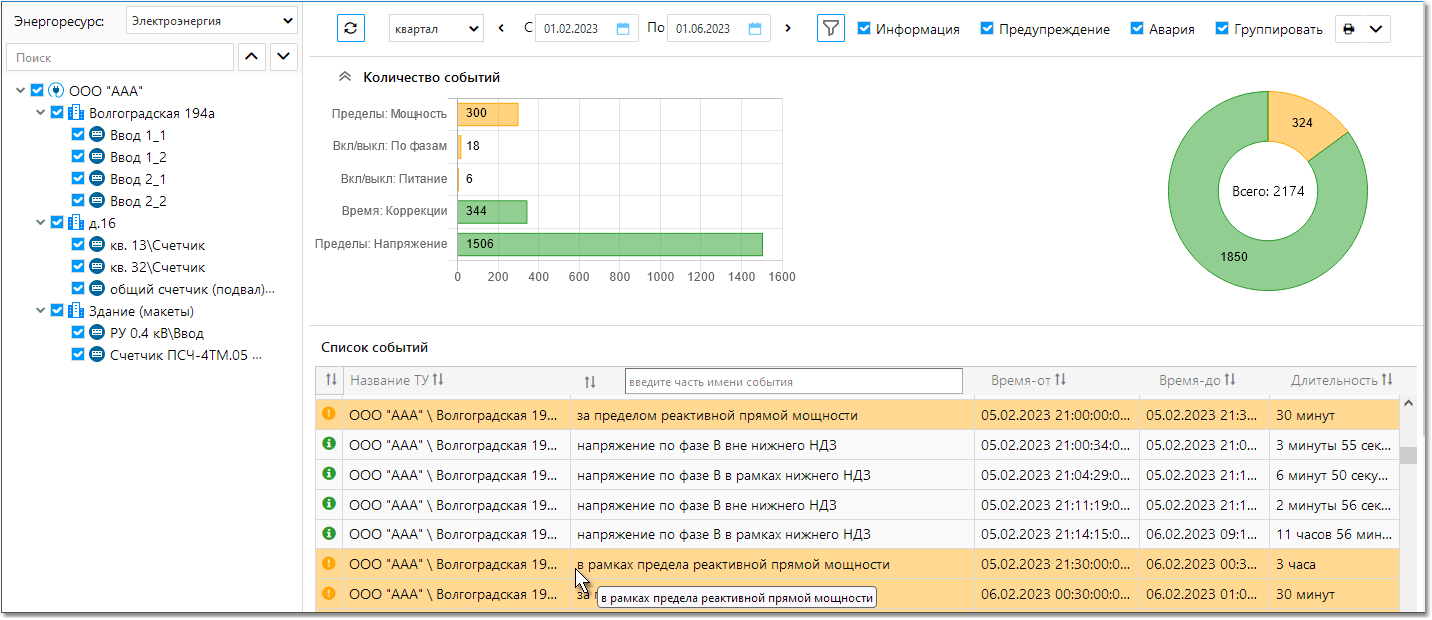

Пример страницы Журналы событий:

Нажмите на картинку для масштабирования

Выбранные пользователем элементы и параметры отображения событий (кроме настроек таблиц в области отображения событий) сохраняются при последующих входах в систему.

Ниже приведено описание элементов страницы.

Панель выбора точки учета

Предназначена для выбора энергоресурса и точек учета, события ПУ которых будут отображены на странице.

С помощью выпадающего списка Энергоресурс выполняется выбор одного энергоресурса (электроэнергия, тепло, ГВС, ХВС, газ), данные по которому будут отображены на странице.

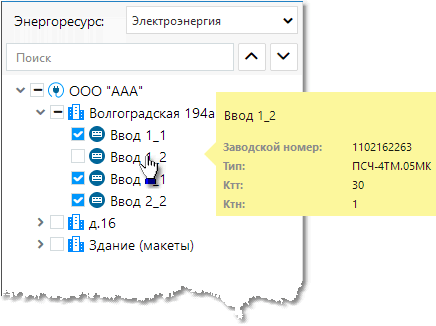

При наведении курсора на точку учета во всплывающей подсказке отображается справочная информация по данной точке (см. рис.).

Над деревом точек учета находится поле для поиска точек учета в дереве: в дереве будет выделено цветом первое название точки учета, удовлетворяющие введенному в поле тексту. Кнопки со стрелками справа от поля предназначены для выделения следующих/предыдущих точек учета в дереве, удовлетворяющих введенному в поле тексту.

Выбор точки учета выполняется с помощью установки флажка слева от ее названия.

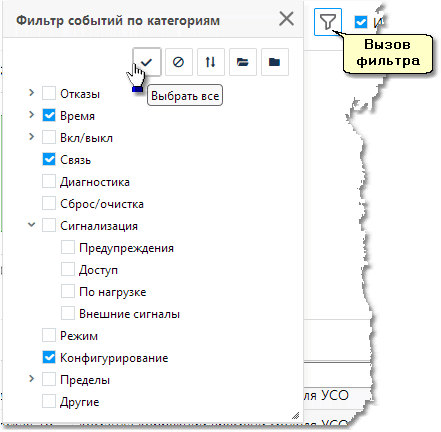

Фильтр выбора событий по категориям

Предназначен для того, чтобы указать события каких категорий будут отображены на странице:

С помощью кнопок вверху фильтра изменяется выбор одновременно для всех категорий и уровень детализации категорий (при наведении курсора мыши на кнопку появляется всплывающая подсказка с названием функции кнопки):

◆	Выбрать все - выбор всех категорий событий;

◆	Снять выбор - снятие выбора со всех категорий событий;

◆	Инвертировать - инвертирование выбора категорий событий: со всех отмеченных категорий выбор будет снят, для всех неотмеченных категорий выбор будет установлен;

◆	Развернуть все - детализация всех категорий событий по подкатегориям;

◆	Свернуть все - свертывание всех подкатегорий событий.

Панель выбора интервала отображения данных

С помощью данной панели выполняется выбор интервала времени, за который будут отображены данные:

Интервал времени отображения данных задается с помощью выбора фиксированной длины периода в выпадающем меню в левой части панели и ввода даты начала/конца периода в полях С и По.

Фиксированная длина периода (сутки, неделя, месяц, квартал, год) после ее изменения откладывается от даты, введенной в поле С.

После ввода даты в одном из полей в противоположном поле даты автоматически установится дата, в соответствии с длиной выбранного фиксированного периода.

При выборе периода неделя, месяц, квартал, год в поле С автоматически устанавливается дата начала выбранного периода, ближайшая к уже установленной дате в данном поле.

При выборе в выпадающем меню значения другой предоставляется возможность изменить дату начала и конца периода вручную.

Ввести дату начала/конца периода в полях С и По можно как с помощью ручного ввода дат в полях, так и с помощью календаря, который открывается при щелчке мышью в данных полях.

С помощью кнопок Сдвинуть вперед/назад на длину периода сдвигается интервал времени, указанный в полях С и По на длину выбранного фиксированного периода.

Параметры отображения событий

Флажки для фильтрации событий по статусу (важности): Информация, Предупреждение, Авария - при установленном флажке информация о событиях соответствующей важности отображается в области отображения событий.

Флажок Группировать предназначен для группировки однотипных событий в списке. В результате в одной строке будут объединены два события, например, выключение и включение, выход показаний за пределы нормы – возврат в норму и т.п.

Кнопка [Обновить данные] предназначена для принудительного обновления данных о событиях на странице после изменения параметров отображения событий (в том числе и интервала времени отображения данных).

Область отображения событий

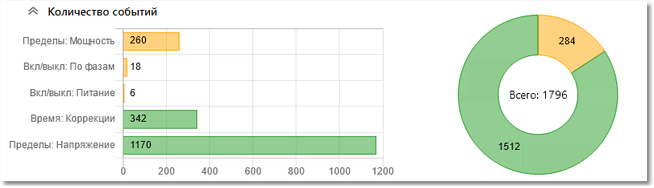

Область отображения событий состоит из линейчатой диаграммы Количество событий, круговой диаграммы Количество событий по важности и таблицы Список событий.

В диаграмме Количество событий отображается следующая информация, о событиях, попавших в выборку:

◆	список категорий событий и их важность с помощью цвета;

◆	количество событий по каждой категории;

◆	сравнительное представление количества событий по каждой категории.

В диаграмме Количество событий по важности отображается информация о количестве событий по каждому статусу (важности) и сравнительное представление количества событий по каждому статусу.

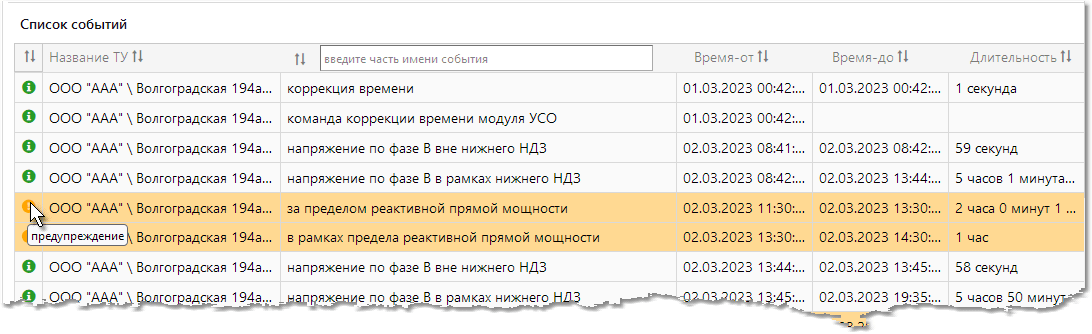

В таблице Список событий отображается подробная информация по каждому событию, попавшему в выборку.

Количество строк в таблице соответствует общему количеству событий, попавшим в выборку.

В столбце Время-от отображается время с миллисекундной точностью, когда событие наступило.

В столбце Время-до отображается время с миллисекундной точностью, когда событие исчезло.

Уровни важности отображаются в виде соответствующих иконок:

◆	информация (зеленый цвет);

◆	предупреждение (желтый цвет);

◆	авария (красный цвет).

В заголовке столбца с именем события находится поле для поиска событий в таблице.

При наведении курсора мыши на любую ячейку таблицы во всплывающей подсказке отображается полный текст данной ячейки.

Порядок сортировки событий в таблицах можно менять щелчком левой кнопки мыши на заголовке столбца, при этом в заголовке отображается направление сортировки. Сортировка событий в одном столбце отменяет сортировку в другом.

Ширину столбцов можно менять, перетаскивая границы их заголовков.

Формирование отчета

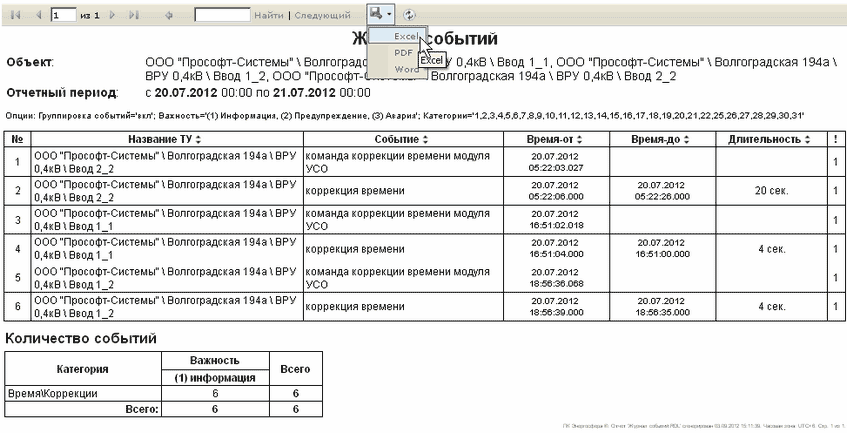

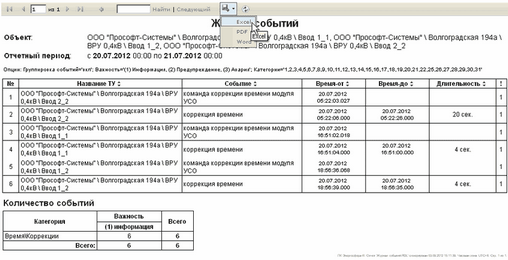

Кнопка [Экспорт <формат>] рядом с панелью параметров отображения событий предназначена для формирования отчета с текущими настройками в виде таблицы в отдельном окне браузера. Сформированный таким образом отчет можно сохранить в различных форматах и распечатать.

Нажмите на картинку для масштабирования
