Страница "Параметры сети"

Страница Параметры сети предназначена для анализа качества потребляемой электрической энергии по данным измерений параметров электрической сети (ЭС).

На странице для указанного момента времени и точки учета отображается полная характеристика режима ЭС: текущие значения параметров режима, график параметров режима, диаграмма вектора полной мощности, векторная диаграмма токов и напряжений, характер нагрузки по фазам.

Характеристики режима ЭС отображаются, как при использовании трехфазных, так и при использовании однофазных счетчиков в точке учета.

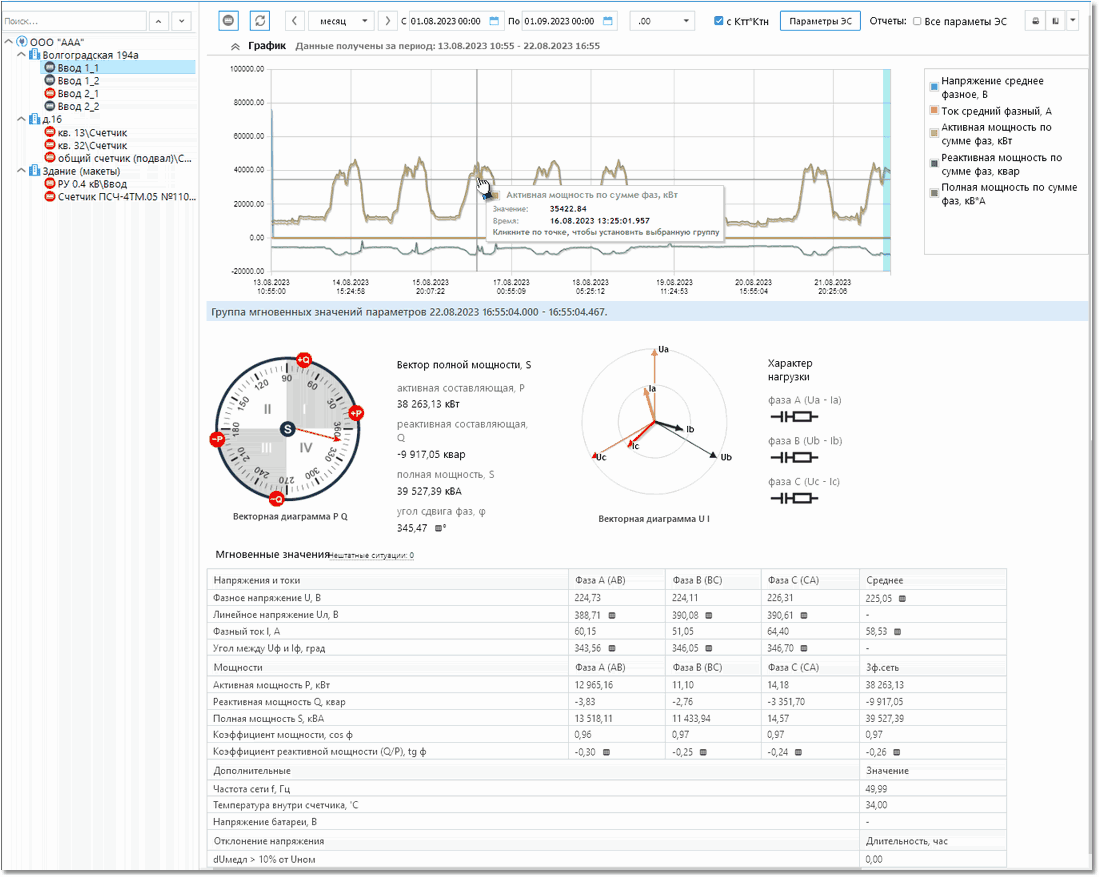

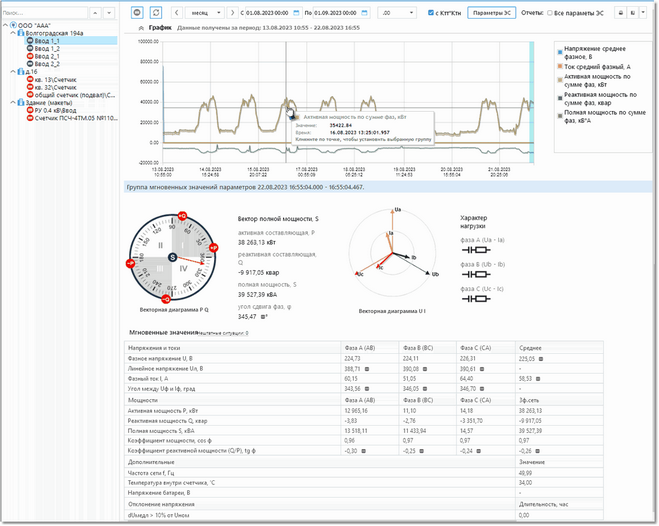

Пример страницы Параметры сети (трехфазный счетчик):

Нажмите на картинку для масштабирования

Выбранные пользователем элементы и параметры отображения данных (кроме настроек таблицы мгновенных значений) сохраняются при последующих входах в систему.

Ниже приведено описание элементов страницы.

Панель выбора точек учета

Предназначена для выбора точки учета, параметры режима ЭС которой будут отображены на странице.

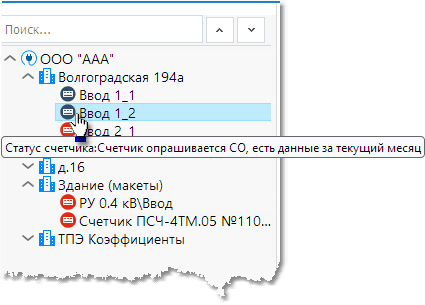

При наведении курсора мыши на точку учета во всплывающей подсказке отображается ее статус (см. рис.).

Выбор точки учета выполняется с помощью щелчка левой кнопкой мыши на ней.

Над деревом точек учета находится поле для их поиска в дереве: в дереве будет выделено цветом первое название точки учета, удовлетворяющие введенному в поле тексту. Кнопки со стрелками справа от поля предназначены для выделения следующих/предыдущих точек учета в дереве, удовлетворяющих введенному в поле тексту.

Панель выбора интервала отображения данных

С помощью данной панели выполняется выбор интервала времени, за который будут отображены данные:

Интервал времени отображения данных задается с помощью выбора фиксированной длины периода в выпадающем меню в левой части панели и ввода даты начала/конца периода в полях С и По.

Фиксированная длина периода (сутки, неделя, месяц, квартал, год) после ее изменения откладывается от даты, введенной в поле С.

После ввода даты в одном из полей в противоположном поле даты автоматически установится дата, в соответствии с длиной выбранного фиксированного периода.

При выборе периода неделя, месяц, квартал, год в поле С автоматически устанавливается дата начала выбранного периода, ближайшая к уже установленной дате в данном поле.

При выборе в выпадающем меню значения другой предоставляется возможность изменить дату начала и конца периода вручную.

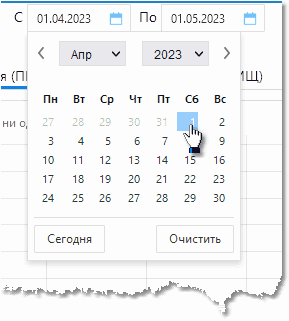

Ввести дату начала/конца периода в полях С и По можно как с помощью ручного ввода дат в полях, так и с помощью календаря, который открывается при щелчке мышью в данных полях.

С помощью кнопок Сдвинуть вперед/назад на длину периода сдвигается интервал времени, указанный в полях С и По на длину выбранного фиксированного периода.

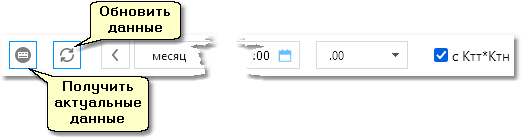

Параметры отображения данных

Кнопка [Получить актуальные данные] предназначена для отображения на странице последних актуальных значений параметров режима ЭС (выполнение внеочередного опроса значений параметров режима ЭС напрямую со счетчика),

Кнопка [Обновить данные] предназначена для принудительного обновления данных на странице после изменения параметров отображения данных (в том числе и интервала времени отображения данных).

Кнопка [c Kтт*Ктн] предназначена для выбора варианта отображении данных: с учетом коэффициентов трансформации трансформаторов тока и напряжения или без учета.

В поле точность выбирается до скольки знаков округляются значения: 6, 5, 4, 3, 2, 1 (по умолчанию - 2).

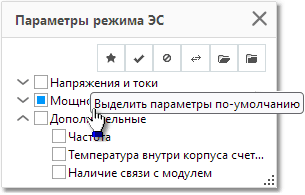

Фильтр параметров режима ЭС

Предназначен для выбора параметров режима ЭС, данные о которых будет отображены на графике.

С помощью кнопок вверху фильтра изменяется выбор одновременно для всех параметров и уровень детализации параметров (при наведении курсора мыши на кнопку появляется всплывающая подсказка с названием функции кнопки):

◆	Выделить параметры по умолчанию - выбор только параметров по умолчанию (активная, реактивная и полная мощность по сумме фаз);

◆	Выбрать все - выбор всех параметров;

◆	Снять выбор - снятие выбора со всех параметров;

◆	Инвертировать - инвертирование выбора параметров: со всех отмеченных параметров выбор будет снят, для всех неотмеченных параметров выбор будет установлен;

◆	Развернуть все - детализация всех параметров;

◆	Свернуть все - свертывание подпараметров для всех параметров.

Количество подпараметров для параметра "Дополнительные" для разных точек учета может отличаться.

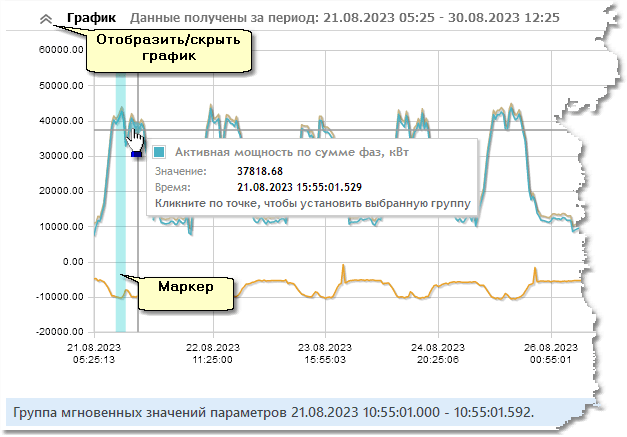

Область отображения графика

График строится для выбранных параметров режима ЭС точки учета.

При наведении курсора мыши на линию параметра отображается название параметра, единица измерения, метка времени и соответствующее ей значение.

Выбор момента времени, на который будут отображены мгновенные значения параметров на векторных диаграммах и в таблице мгновенных значений, осуществляется с помощью щелчка мышью на графике. Данный момент времени фиксируется на графике в виде маркера, информация о выбранном моменте времени с миллисекундной точностью отображается над панелью выбора интервала времени в сообщении Группа мгновенных значений параметров ... .

Кнопка [Свернуть]/[Развернуть] (стрелка вниз/стрелка вправо) вверху графика предназначена для отображения/скрытия области отображения графика (графика и его легенды).

Область отображения графика сворачивается автоматически (не отображается), если на выбранном интервале времени отсутствуют данные (в этом случае также отображается сообщение об отсутствии данных).

Масштаб по осям времени и значений определяется автоматически таким образом, чтобы на графике были отображены все значения с учетом выбранных параметров.

Изменение масштаба графика выполняется с помощью выделения области на графике при нажатой левой кнопке мыши, возврат к исходному масштабу - с помощью двойного щелчка мышью по графику.

На легенде (справа от графика) приведена информация по каждому отображаемому параметру на графике: цвет линии, название параметра, единица измерения.

Область отображения векторных диаграмм

Предназначена для отображения диаграммы вектора полной мощности, векторной диаграммы токов и напряжений, характера нагрузки по фазам.

Выбор момента времени, на который отображаются мгновенные значения параметров на векторных диаграммах, осуществляется с помощью щелчка мышью на графике. Данный момент времени фиксируется на графике в виде маркера, информация о выбранном моменте времени с миллисекундной точностью отображается над панелью выбора интервала времени в сообщении Группа мгновенных значений параметров ... .

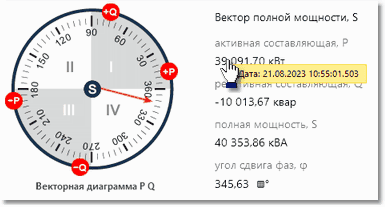

Диаграмма вектора полной мощности

Предназначена для отображения вектора полной мощности S=P+jQ построенному по ее активной (Р) и реактивной (Q) составляющим.

Диаграмму можно использовать для контроля характера эквивалентной нагрузки в точке учета (активно-емкостный, активно-индуктивный), а также направления потоков активной и реактивной мощностей. Для построения диаграммы используются значения активной и реактивной мощности со знаком, учитывающим направление потока мощности.

Рядом с диаграммой отображаются значения активной, реактивной составляющих мощности, полной мощности и угол сдвига фаз между током и напряжением (расчетный параметр).

Момент времени, на который отображено значение параметра, появляется при наведении на него курсора мыши.

Расчетные параметры в области отображения векторных диаграмм и в области отображения таблиц отмечены значком .

Векторная диаграмма токов и напряжений

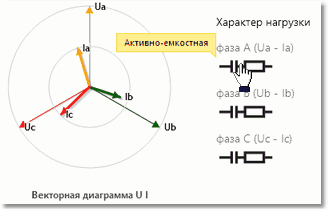

Пример векторной диаграммы для трехфазного счетчика:

Предназначена для отображения взаимного расположения векторов напряжения и тока в цепи переменного тока.

Построение вектора напряжения (тока) по фазе A выполняется относительно вертикальной оси. Остальные векторы фазных напряжений (токов) строятся относительно него, согласно значениям модулей векторов и их углов.

Рядом с диаграммой отображаются условные обозначения характера нагрузки по фазам. При наведении курсора мыши на условное обозначение характера нагрузки во всплывающей подсказке отображается наименование характера нагрузки.

Область отображения таблицы

Предназначена для отображения мгновенных значений напряжений, токов, мощностей по фазам, результирующих значений для трехфазной цепи и частоты.

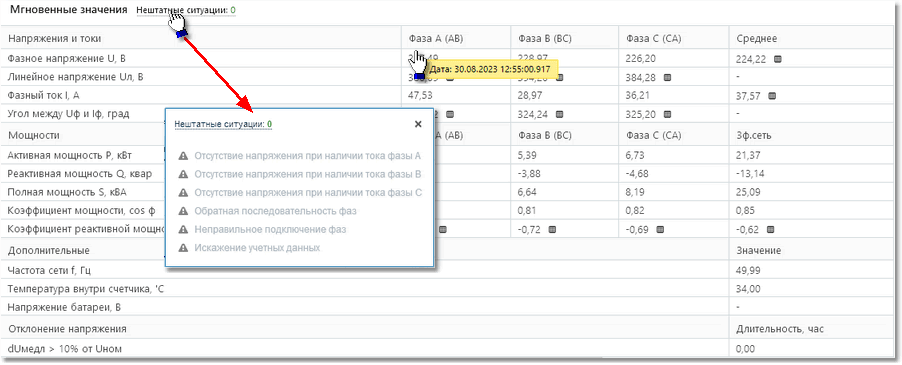

Момент времени, на который отображено значение параметра, появляется при наведении на него курсора мыши (см. рис. ниже).

При щелчке мышью на ссылке Нештатные ситуации Х отображается список нештатных ситуаций, с выделением активных жирным шрифтом.

Расчетные параметры в области отображения векторных диаграмм и в области отображения таблиц отмечаются значком .

В части таблицы Отклонения напряжения отображаются следующие параметры:

◆	dUмедл > 10% от Uном - общая длительность отклонения напряжения по всем фазам более, чем на 10% от номинального значения напряжения.

Вычисление данного параметра выполняется по следующему алгоритму:

•	в журнале событий счетчика выделяются события выхода за предельно допустимое значение (ПДЗ) напряжения и соответствующие события возврата;

•	считается, что в счетчике ПДЗ напряжения соответствует 10% от номинального значения напряжения (10% от Uном);

•	для каждой такой пары событий рассчитывается длительность выхода за ПДЗ, длительность таких событий суммируется.

Пример таблицы для трехфазного счетчика:

Формирование отчета

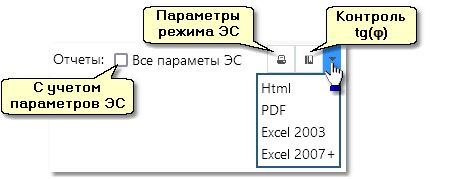

Параметры формирования отчета задаются с помощью группы кнопок Отчеты (выше области векторных диаграмм):

Флажок [Все параметры ЭС] предназначен для выбора списка параметров, по которым будет сформирован отчет: флажок установлен - по всем параметрам режима ЭС точки учета, флажок не установлен - по выбранным параметрам режима ЭС точки учета;

Кнопка [Параметры режима ЭС] предназначена для запуска формирования отчета с текущими настройками (выбранный список параметров и формат) в виде графика, диаграмм и таблиц в отдельном окне браузера;

Кнопка [Контроль tg(φ)] предназначена для запуска формирования отчета по коэффициенту реактивной мощности tg(φ) (соотношение потребления активной и реактивной мощности) в виде таблиц в отдельном окне браузера;

Кнопка [Формат отчета] предназначена для выбора формата, в котором будет сформирован отчет.

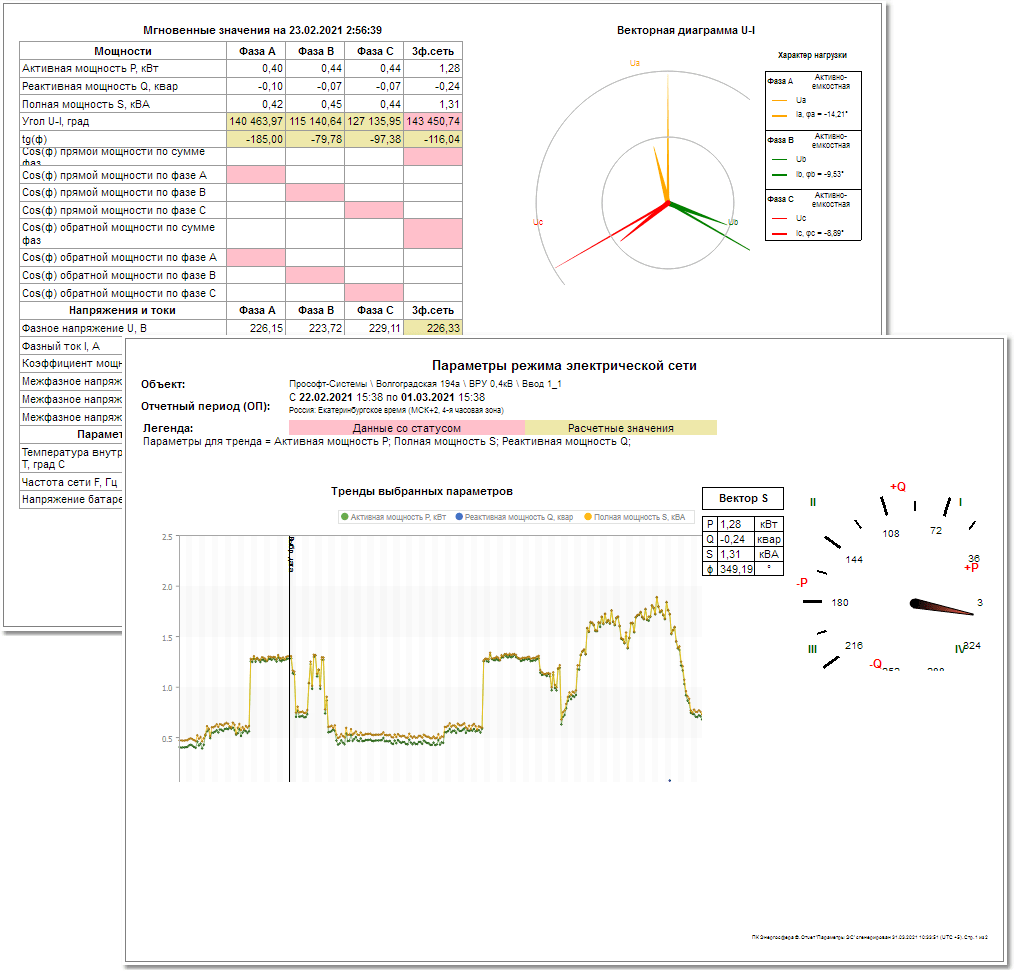

Пример отчета "Параметры режима электрической сети":

Нажмите на картинку для масштабирования
